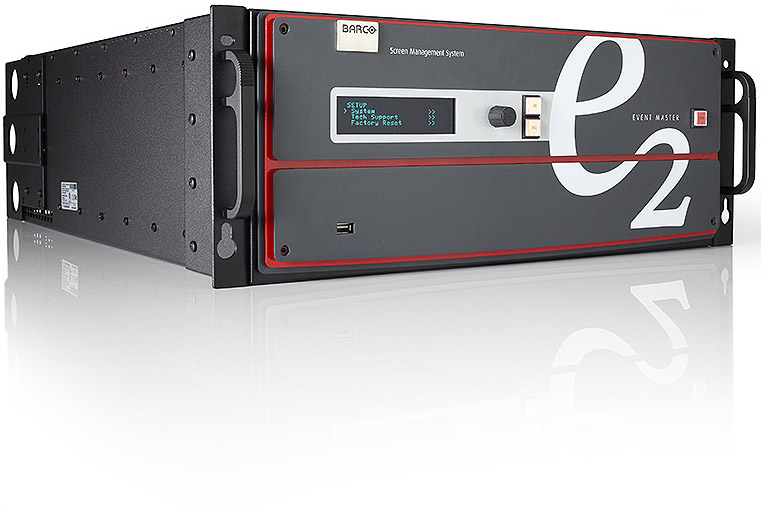

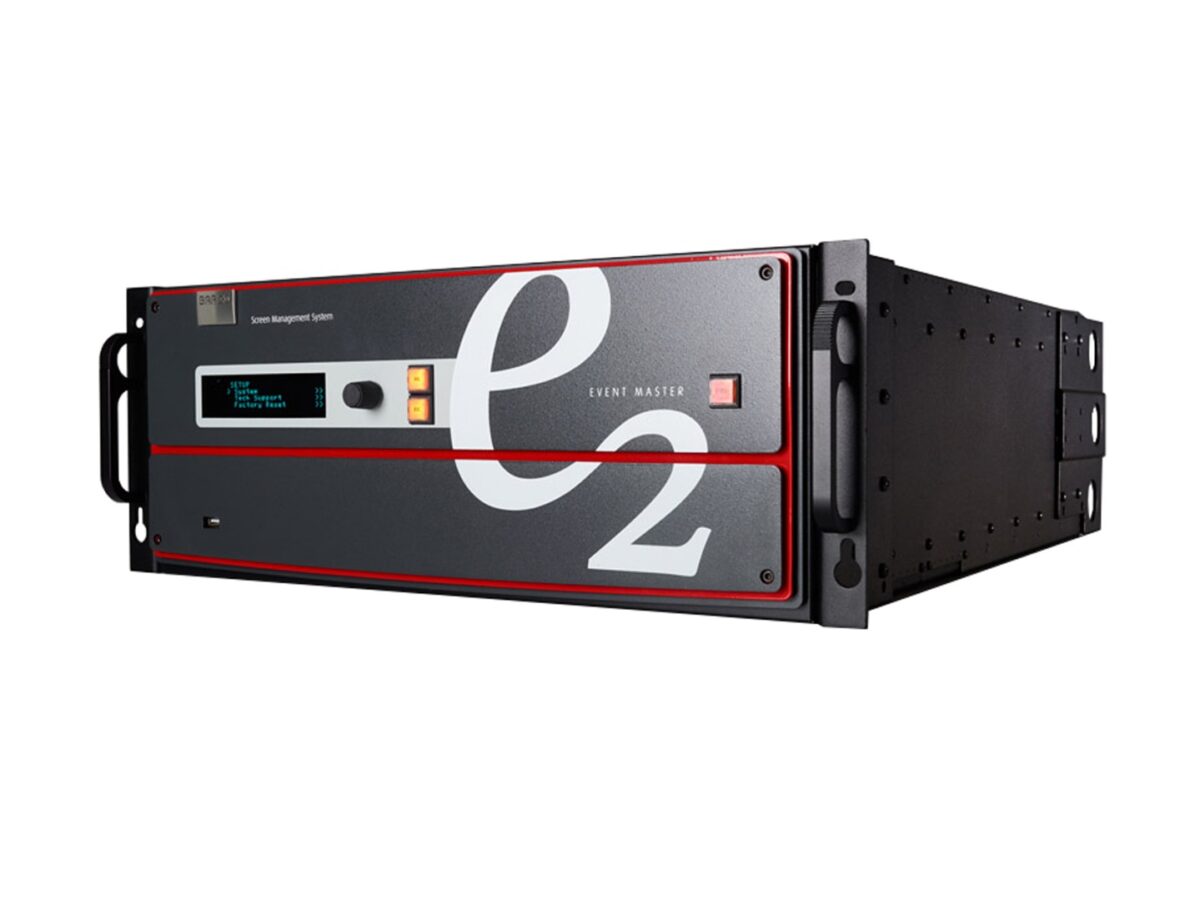

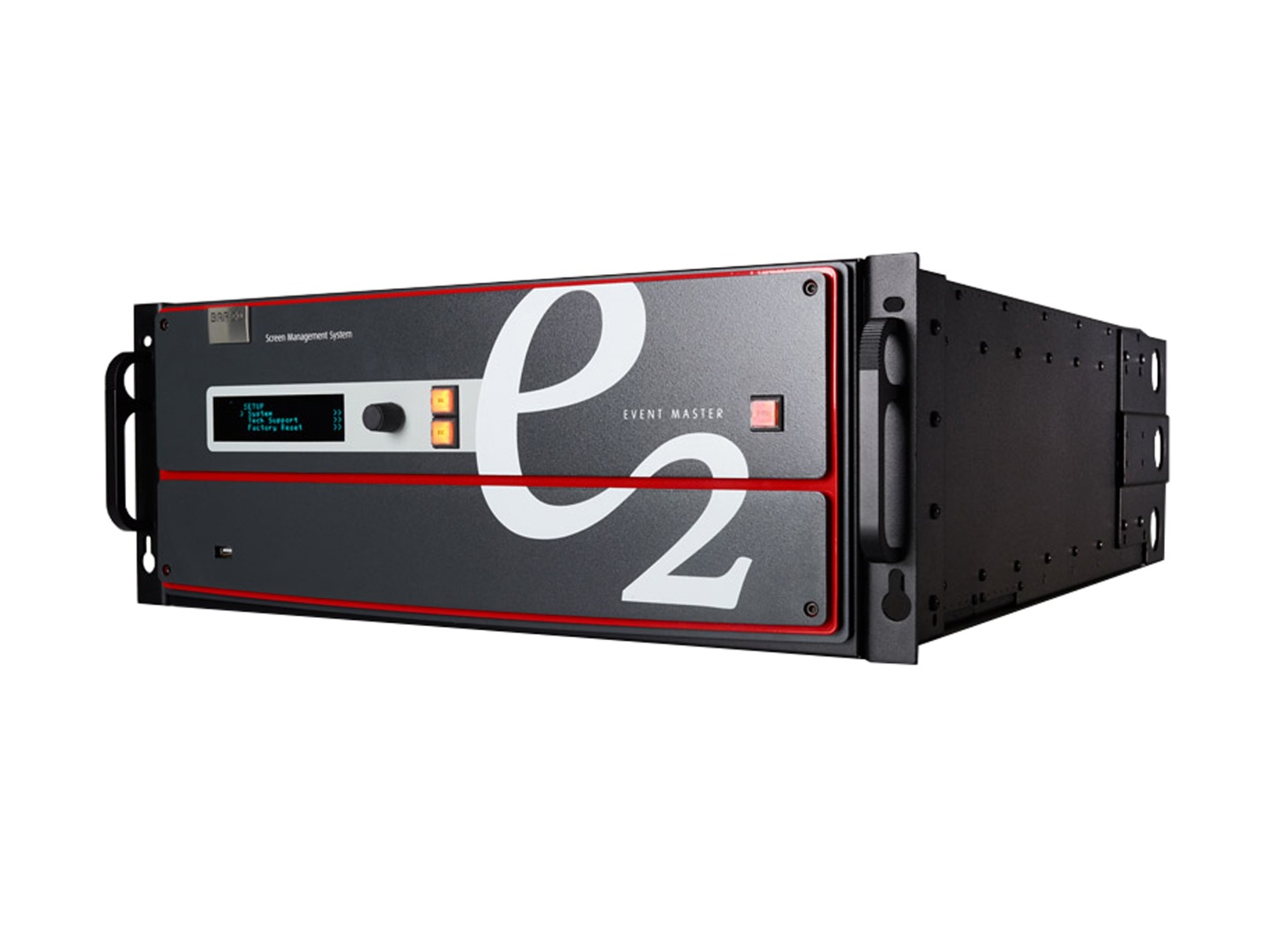

Barco E2 Tri-Combo

Barco E2 Tri-Combo

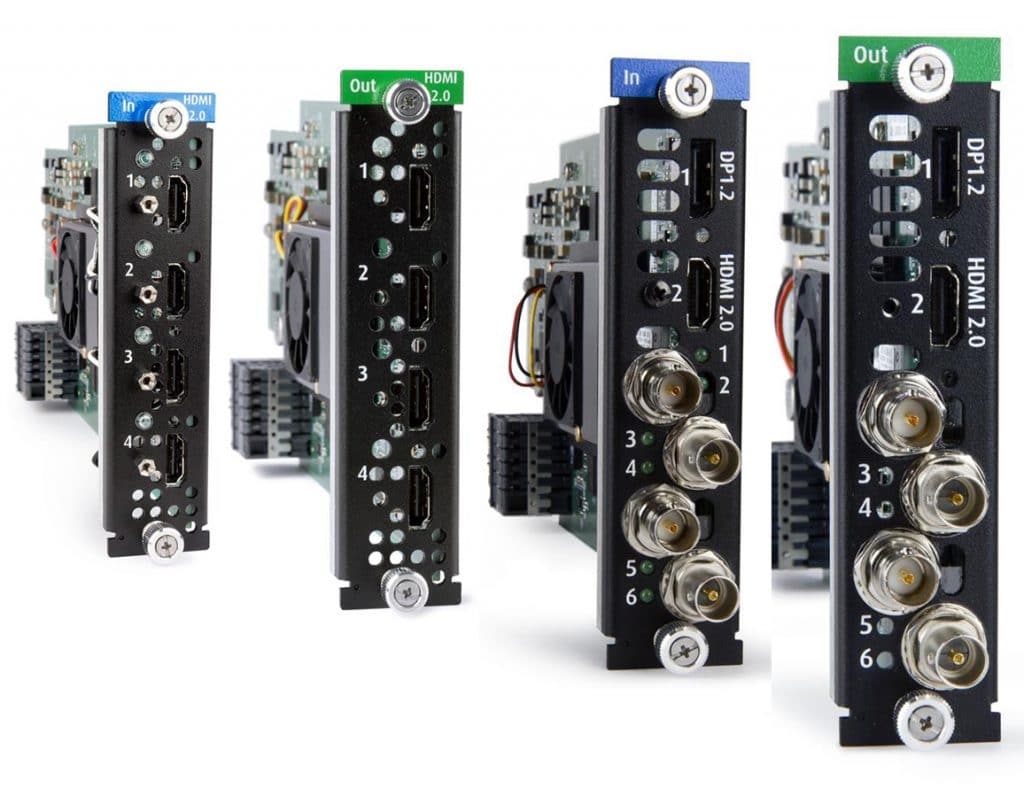

Mit der Barco E2 Tri-Combo Konfiguration der E2 können vier Tri-Combo Eingangskarten und eine Tri-Combo Ausgangskarte berücksichtigt werden. Diese neuen Karten unterstützen 4K60p über ein einzelnes Kabel. Ab Softwareversion 6.0 unterstützen die Eingangskarten 2 x 4K60p mit einem einzelnen Kabel oder 6 x HD-Eingänge (bei Anschluss in Eingangsslots mit Doppelfunktion). Die Tri-Combo-Ausgangskarte unterstützt 2 x 4K60p oder 6 x HD. Dadurch wird die Tri-Combo-E2-Konfiguration auf beeindruckende 40 HD-Eingänge oder 12 4K60p-Eingänge und max. 5 4K60p oder 18 HD-Ausgänge erweitert. Die neue E2 verfügt über zusätzliche Kapazitäten und Flexibilität, um größerer Shows unterstützen zu können.

Native 4K-Ein- und -Ausgänge

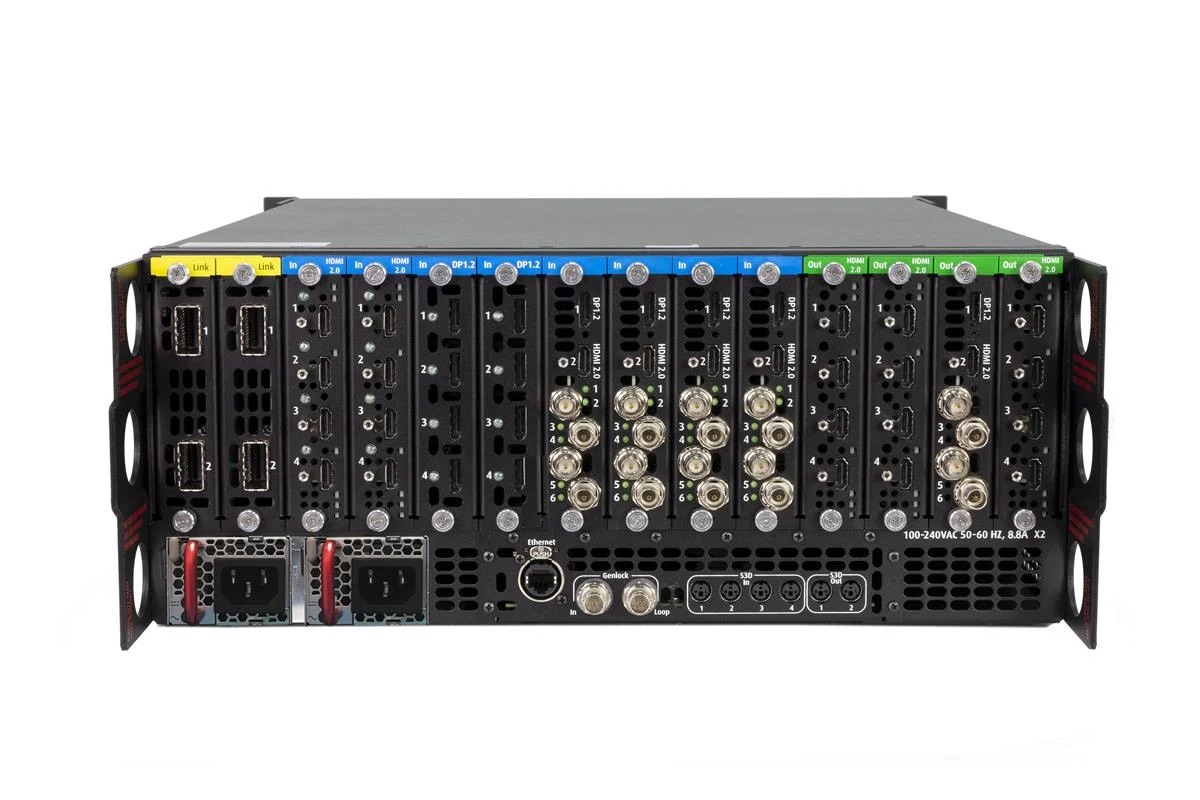

Mit nativem 4K bei 60 p-Eingang und -Ausgang, bietet das E2 eine beeindruckende Pixelverarbeitungsleistung. Unabhängig davon, ob die Eingänge nativ oder skaliert sind, Einzelkabel 4K60p, ob zwei Anschlüsse oder vier verwendet werden, dieses HDCP-kompatible System verwaltet sie alle. Mit bis zu 32 Eingängen und 16 Ausgängen bietet das E2-System die volle Bildschirmkontrolle. Das E2 unterstützt 32 HD-Pips oder 8 4K-Pips. Die Layer können so konfiguriert werden, dass sie eine Mischung aus HD- und 4K-Auflösungen unterstützen, was die Flexibilität Ihres Systems maximiert. Dank seines Gehäuses mit vielen Anschlussmöglichkeiten kann es einfach über die Fähigkeiten einer einzelnen Einheit hinaus erweitert werden, ohne dass zusätzlich externe Verarbeitung oder Kabel zum Verteilen der Signale erforderlich sind. Aktuell unterstützen die Verbindungen in E2 bis zu acht Prozessoren für insgesamt 32 4K-Programmausgänge, in Zukunft möglicherweise noch mehr.

Einfache Wartung und Steuerung

Der Barco E2 Tri-Combo ist mit einer einfachen, plattformübergreifenden Touchscreen-Benutzeroberfläche ausgestattet. Da die Voreinstellungen im Gehäuse gespeichert werden, ist eine einfache Steuerung über Systeme von Drittanbietern möglich. Mehrere Benutzer können das System gleichzeitig steuern und über die API können unabhängige Entwickler benutzerdefinierte Programme und Schnittstellen erstellen. Dank des modularen Designs können Benutzer einfach neue Eingangs- und Ausgangskarten hinzufügen, um zukünftige Signalschnittstellen zu unterstützen. Diese Modularität gewährleistet auch hervorragende Wartungsfreundlichkeit, da Benutzer bei einem Ausfall spezielle Eingangs- und Ausgangskarten einfach auswechseln können, ohne die gesamte Einheit einsenden oder austauschen zu müssen.

Für das Leben auf der Straße konstruiert

Der robuste E2 wurde für Live-Veranstaltungen entwickelt und bietet ein Stahlgehäuse, das selbst den anspruchsvollsten Bedingungen auf der Straße standhält. Darüber hinaus wird die Bildschirmsteuerung in einem kompakten Design mit nur vier Rack-Einheiten angeboten, wodurch der Transport und die Installation erleichtert werden. Und dank der modularen Karten und dualen, redundanten Stromversorgung ist der E2 äußerst zuverlässig und im Außeneinsatz leicht zu warten.

Barco E2 Tri-Combo > Layers, Layers, Layers

Der E2 bietet ein extrem flexibles Managementsystem für Layers (Ebenen). Der E2 startet mit einer pixelgenauen, unskalierten Hintergrundebene mit voller Auflösung, die über dieselben Auflösung verfügt wie das Bildschirmziel. Weil es sich um eine unskalierte Mischung von Hintergrund-Layers handelt, wird keine der wertvollen Skalier-Layers verwendet. Die Layers erzeugen entweder Pip- oder Key-Effekte und können für HD-, Dual Link- (2.560 x 1.600 oder 3.840 x 1.200 max.) oder 4K-Auflösungen konfiguriert werden. Jedes Ziel erhält dedizierte Layers, so dass Sie genau wissen, wie viele Ressourcen verfügbar sind. Die Layers können auch als einzelne Layer mit abgeschnittenen Übergängen konfiguriert oder zwei der Scaler können zu einer Mischebene zusammengefügt werden. Jedes Ziel kann eine Kombination aus Mischern, Einzel-Layers, Pips, Keys und verschieden großen Layers unterstützen, die sich auf dem Bildschirm zu einem einzigen Bild zusammenfügen.

Technische Daten:

• Bis zu 20 Megapixel PVW/PGM
40 Megapixel ausschließlich PGM
80 Megapixel @30p und ausschließlich PGM
• 40 Eingänge über 8 Eingangskarten (HDMI/DP-Combo 4 Eingänge, Tri- Combo 6 Eingänge pro Karte)
• Bis zu 12 x 4K-Eingänge – (HDMI/DP-Combo 1 4K@60p, Tri-Combo 2 x 4K@60p pro Karte)
• 16 x SDI SD/HD/3G/6G/12G-Anschlüsse 8 x HDMI 1.4a (max. 297 MPix/s)
4 x HDMI 2.0 (max. 594 MPix/s)
8 x DisplayPort 1.1 (max. 300 MPix/s)
• 4 x DisplayPort 1.2 (max. 600 MPix/s)
• 18 HD-Ausgänge über 4 Ausgangskarten (Karten der Event-Master- Serie)
• Bis zu 5 x 4K-Ausgaben
• HDMI-Ausgangskarte unterstützt 1 x 4K60p oder 4 x HD. Tri-combo unterstützt 2 x 4K60p oder 6 HD

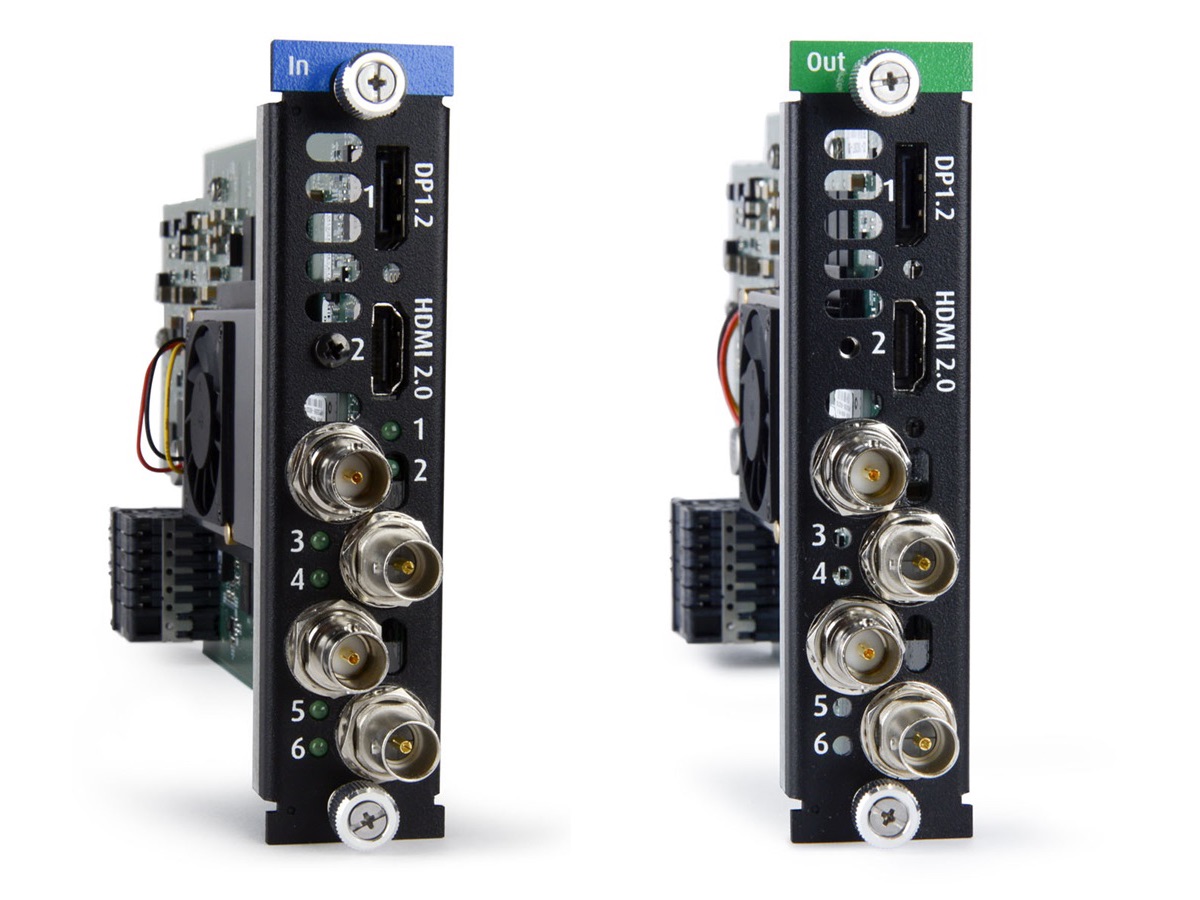

• Die TriCombo-Ausgangskarte unterstützt 4 x SD/HD/3G/6G/12G 1x HDMI 2.0 und 1x DisplayPort 1.2-Anschlüsse
• 8x HDMI 1.4a (max. 297 Mpix/s)
• 3 x HDMI 1.4a-Ausgangskarten unterstützen jeweils 4 HDMI-Anschlüsse. Die oberen beiden Anschlüsse der Karte unterstützen max. 297 MPix/s (2.560 × 1.600 typisch). Die unteren beiden Anschlüsse unterstützen 165 MPix/s (1.920 × 1.200 typisch).
• Die ganz rechte HDMI-Karte (Slot 14) kann auch als Multi-Viewer mit zwei Ausgängen verwendet werden.
• Bis zu 18 Programmausgänge, die als einzelne Bildschirme oder modulare/gemischte Widescreens konfiguriert werden können (Vorschau und Multi-Viewer nicht in allen Konfigurationen verfügbar)
• Bis zu 16 × 2.048 × 1200@60p oder 4x 3.840 × 2.400@60p
Unabhängige Kantenüberblendung/Kantenglättung für alle vier Seiten
• Tri-Combo unterstützt die 90-Grad-Drehung von Ausgängen
