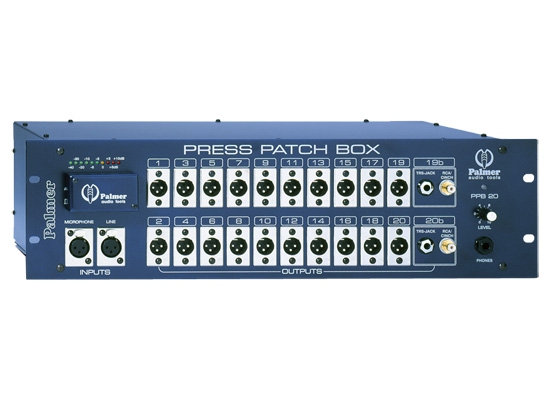

Palmer PPB 20 Presseverteiler

Palmer PPB 20 Presseverteiler

Technische Daten

Input

• Transformer-balanced, 4 XLR/f Anschlüsse, mit gepaarten Vorder-/Rückseiten parallel Verbindungen für seperate microfon und line Signale
• Nominale Input Impedanz: Mikrofone 200 Ω, Line = 5 kΩ
• Max. input levels: Mikrofone = 0 dBu, Line = +20 dBu
• Max. Verstärkung: Mikrofone = +66 dB, Line = +22 dB (dauerhaft anpassbar durch Schalter und Potentiometer)

Output

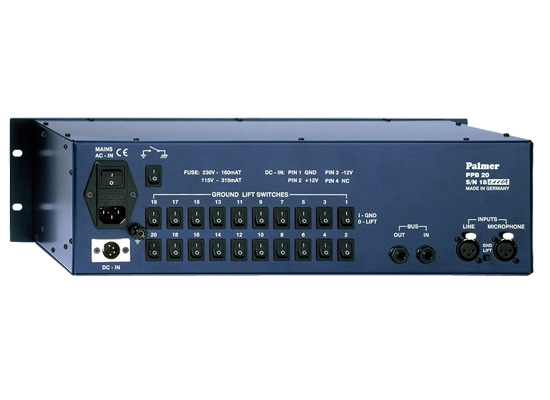

• 20 XLR/m, 2x TRS jack, 2x phono, alle transformer-balanced und floating mit seperatem ground lift Schalter an der Rückseite
• Nominal output Impedanz: XLR = 300 Ω, jack und phono = 600 Ω
• Nominal output levels: XLR = +4 dBu/20 dBu max.; jack/phono = -10 dBu, + 6 dBu max
• Kopfhörer output: Stereo jack Anschluss, mit mono tip + ring, designt für die Benutzung mit 8 Ω - 200 Ω Kopfhörern (immer verstellbares level).
• 10 LED Streifen ziegen den Intervall von -40 bis +10 dB
• Bus input/output (mono jack)
• Netzteil: 230 VAC or ± 12 V to ± 18 VDC, 15 Watts.
• Gehäuse: 19'', 3 U, ca. 200 mm tief
